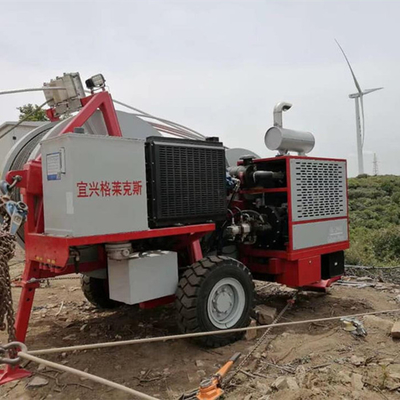

GL2X40 KN Μηχανή Τάνυσης και Έλξης Διπλού Αγωγού Υψηλής Τάσης για Εναέριες Γραμμές

GL2X40 KN Μηχανή έλξης διπλών καλωδίων υψηλής τάσης

Πώς να επιλέξετε το σωστό υδραυλικό σφίξιμο διπλοδιαγωγών για γραμμές μέσης και υψηλής τάσης;

Ο υδραυλικός τεντωτής GL-2×40 από την GALAXY έχει σχεδιαστεί για λειτουργίες διπλού αγωγού, προσφέροντας υψηλή ακρίβεια και σταθερότητα σε έργα γραμμών μεταφοράς μεσαίας και υψηλής τάσης.Εξοπλισμένο με έναν ισχυρό κινητήρα ντίζελ Cummins και γερμανικά υδραυλικά συστήματα Rexroth, παρέχει αξιόπιστες επιδόσεις σε διάφορα εδάφη, συμπεριλαμβανομένων των ορεινών περιοχών και των αστικών δικτύων.

Εφαρμογή:

Ιδανικό για τη σύνδεση εντάσεων καλωδίων δίδυμων δέσμων έως 630 mm2 σε ορεινές περιοχές και έως 720 mm2 σε επίπεδα εδάφη.και εγκατάσταση σχοινιών μεταφοράς 500 kV.

Βασικά πλεονεκτήματα:

• Συγχρονισμένη ένταση με δύο τύμπανα

• Δυνατή δύναμη έλξης: έως 2 × 45kN διαλείπουσα

• Πρωταθλήματα: Cummins, Rexroth, Eton, WIKA

• Κατάλληλο για διάφορους τύπους αγωγών και μεγέθη καλωδίων

• Βελτιστοποιημένο τόσο για επίπεδα όσο και για περίπλοκο έδαφος

Τεχνικές προδιαγραφές:

Αξία παραμέτρου

Μέγιστη διαλείπουσα έλξη 2 × 45 kN

Μέγιστη συνεχής έλξη 2 × 40 kN

Ταχύτητα μέγιστης έλξης 2,5 km/h

Μέγιστη ταχύτητα 5 km/h

Τραβήξτε με μέγιστη ταχύτητα 2 × 20 kN

Μέγιστη διαλείπουσα δύναμη πέδησης 2 × 35 kN

Διάμετρος τροχού ταύρου 1300 mm / 1500 mm

Αριθμός αυλαίας 40

Διάμετρος σχοινιού (μέγιστο) 24 mm

Διάμετρος αγωγού (μέγιστο) 40 mm

Μέγεθος τροχιάς σχοινιού (L × W × H) 4300 × 2250 × 2700 mm

Συνολικό βάρος 5800 kg

Μηχανή Cummins, 77 kW (103 hp)

Αρχή λειτουργίας

Ο κινητήρας ντίζελ κινεί ένα δίδυμο υδραυλικό σύστημα τύμπανου για τη διατήρηση ισορροπημένης τάσης και στους δύο αγωγούς, με ρύθμιση σε πραγματικό χρόνο μέσω υδραυλικών βαλβίδων Rexroth.συγχρονισμένη ανάπτυξη με ελάχιστη πίεση του αγωγού.

Γενικά ερωτήματα:

Ε: Μπορεί να χρησιμοποιηθεί για καλώδια ADSS ή OPGW;

Α: Ναι, είναι κατάλληλο και για τα δύο, με τα κατάλληλα αξεσουάρ.

Ε: Είναι κατάλληλο αυτό το μοντέλο για ανώμαλα εδάφη;

Α: Ασφαλώς. Η σταθερή του δομή και το σύστημα των δύο τροχών είναι σχεδιασμένα για σκληρά περιβάλλοντα.
